Dwukierunkowy zawór motyla jest zaworem o wysokiej wydajności opracowanej na podstawie trzech centralnych zaworów motylkowych w celu rozwiązania zagadki nie spełniającego zerowego wycieku na bi-leczenia. Zmieniła stolior uszczelniający zasadniczo z szczelnej uszczelnienia przez uszczelnienie pary w kierunku uszczelnienia odwrotnego, ponieważ opiera się głównie na określonym ciśnieniu uszczelnienia generowanego przez odwrotne wytłaczanie pary uszczelniającej w celu osiągnięcia efektu uszczelnienia. Podczas pracy, gdy podczas operacji osiąga cel dwukierunkowego zerowego wycieku, wysoką temperaturę i wysokiego ciśnienia odpornego na ciśnienie, odporne na zużycie i wydłużone żywotność służby, zastępcze, a odwróci się do tyłu). Częściowo działaj na powierzchni uszczelniającej, a następnie uszczelniająca para pracuje zarówno pod ciśnieniem odwrotnym uszczelnianiem, jak i częściowym ciśnieniem średniego.
Rozmiar: DN 100- DN3000
Ciśnienie: PN10 ~ PN100, klasa 125- klasa1500
Materiały: WCB (A105), LCB, CF8 (304), CF8M (316), CF3 (304L), CF3M (316L) itp.
Temperatura: -196 stopień do 600 stopni
Powierzchnia uszczelniająca: opcjonalna stal nierdzewna, twardy stop itp.

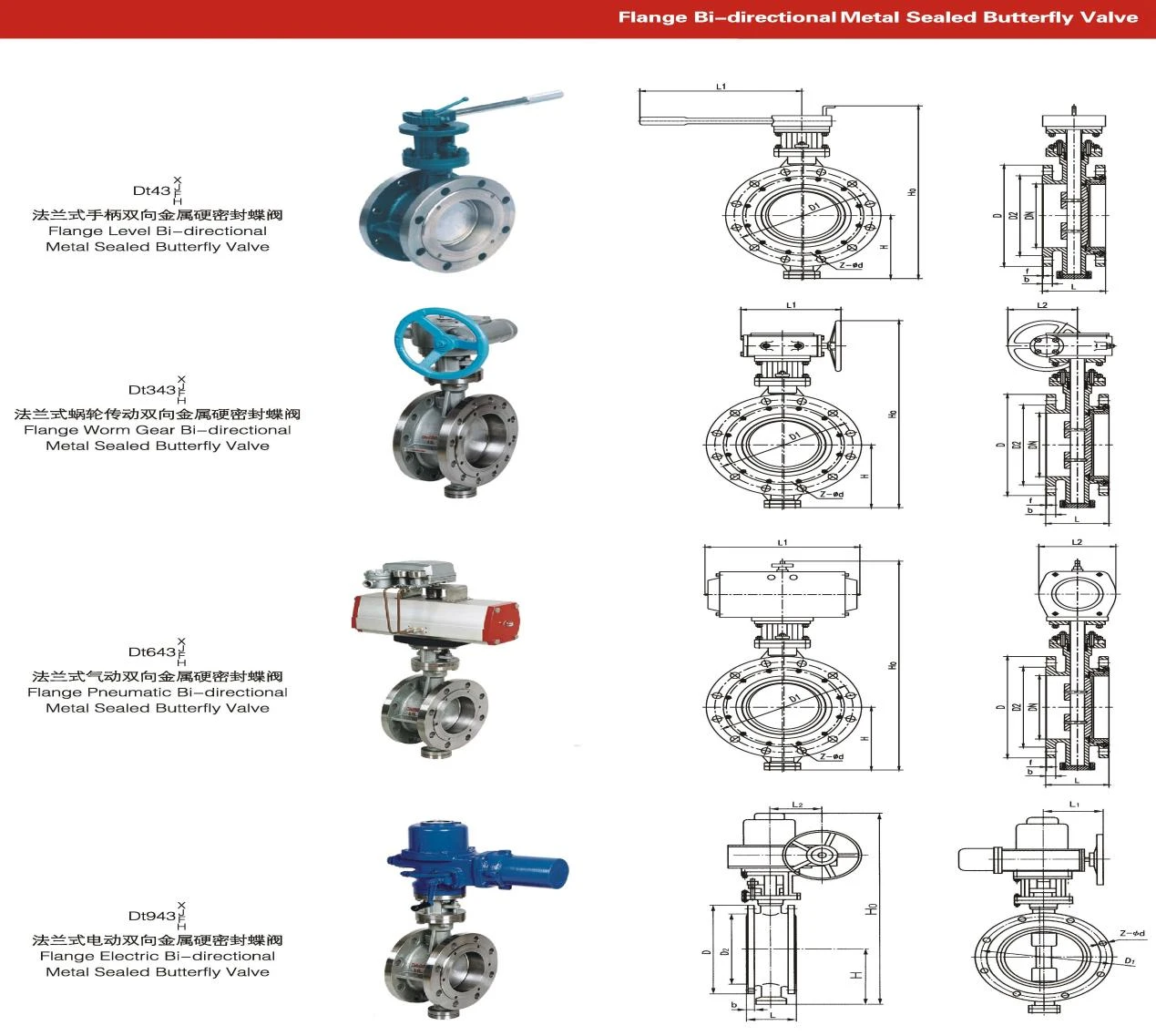

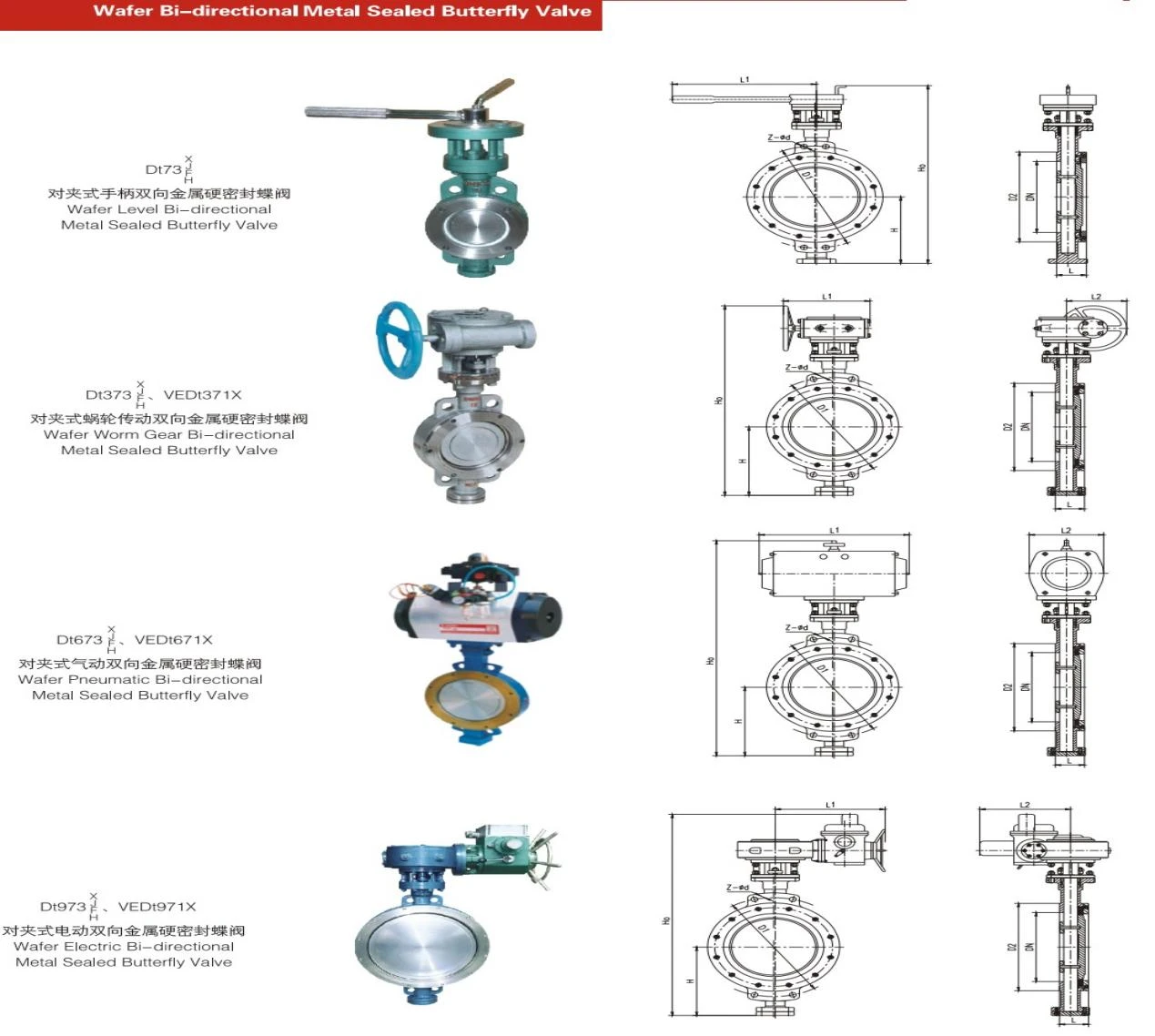

Typ połączenia: kołnierz, wafel, spawany
Tryb pracy: koło ręczne, pneumatyczne, elektryczne, hydrauliczne, obsługiwane narzędzi
Zastosowania produktu: elektrownie, elektrownie, ropa naftowa, przemysł chemiczny itp.
Zalety projektowe:
1, uszczelnienie dwukierunkowe: upewnij się, że najlepsza kontrola przepływu w dwóch kierunkach.
2, Widmo materiałowe: od sprężystej stali węglowej po oporne na topnienie super stop.
3, Uproszczona konstrukcja: publiczne wykorzystanie maksymalizacji ograniczeń przestrzeni.
4,1/4 Miara obrotu: natychmiast zezwalaj na regulację przepływu.
5, długoterminowe życie usługowe: jego projekt odpowiada zużyciu podnoszenia wstrząsu.
6, solidny trzon: Zmniejsz moment obrotowy, aby zapewnić stabilne działanie.
7, Dokładne łożysko inżynierskie: Aby zapewnić miękką wydajność poprzez zapewnienie zmniejszenia zużycia.
Funkcje produktu:
1, dwukierunkowy zawór motyla
przyjmuje trójściskowe zasadę uszczelnienia o wysokiej dokładności przetwarzania, która może osiągnąć zerowe wycieki na dwuwarstwowe;

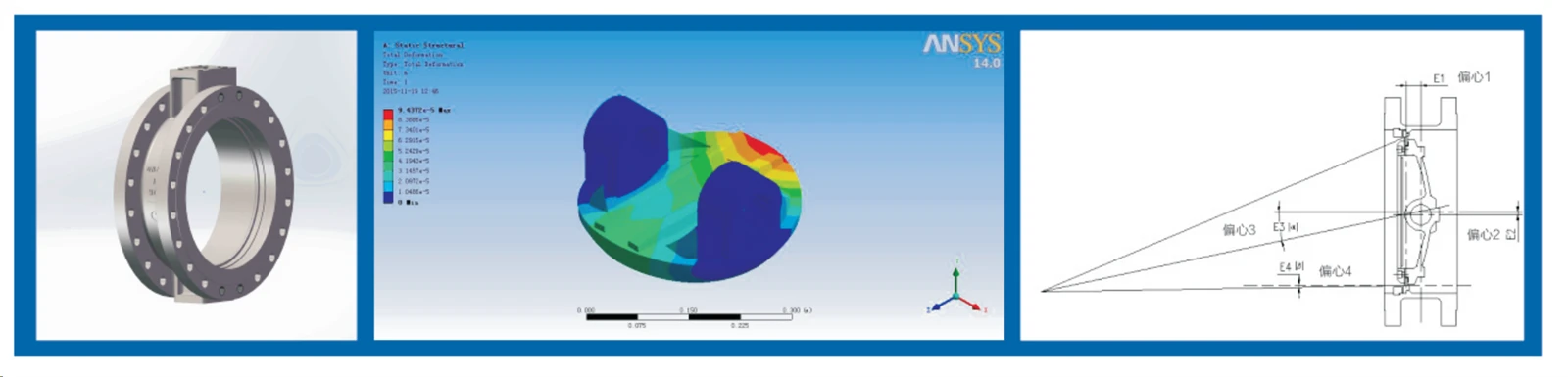

Ekscentricity 1- Excentrycity kierunek osiowy, środek wirujący zaworu odbiega od płaszczyzny styku powierzchni uszczelniającej, tworząc ekscentrykty;
Ekscentricity 2- ekscentryczność promieniowa, centrum widzenia zaworu i środek rurociągu nie znajdują się na tej samej linii środkowej;
Ekscentryczność 3- kąt jest mimośrodowy, a środek powierzchni uszczelnienia zaworu tworzy kąt ze środkiem rurociągu;
Eccenticity 4- Kąt jest mimośrodowy, linia działania po krótkiej stronie powierzchni uszczelniającej tworzy kąt z linią środkową kanału przepływowego.
2, uszczelnienie dwukierunkowe, doskonała wydajność uszczelnienia;
Gdy medium płynie w kierunku do przodu, siła nałożona przez urządzenie napędowe na pręt zaworu napędza płytkę zaworu, powodując, że szczelina uszczelniająca płyta motyla wytwarza siłę wymuszoną uszczelnienie, która działa na powierzchnię uszczelniającą fotela zaworu. Jednocześnie średnie ciśnienie generuje pomocniczą siłę uszczelniającą, aby powierzchnia uszczelniająca płyta zaworu ściska powierzchnię uszczelniającą siedziska zaworu, tworząc dobrą funkcję uszczelnienia.
Kiedy madium przepływa w przeciwnym kierunku, pod współ-propelowaną siłą siły wstępnej i tłoka elfct medium, powierzchnia uszczelniająca siedzenia zaworu naciska powierzchnię uszczelniającą płytkę zaworu, tworząc dobrą funkcję uszczelnienia.
